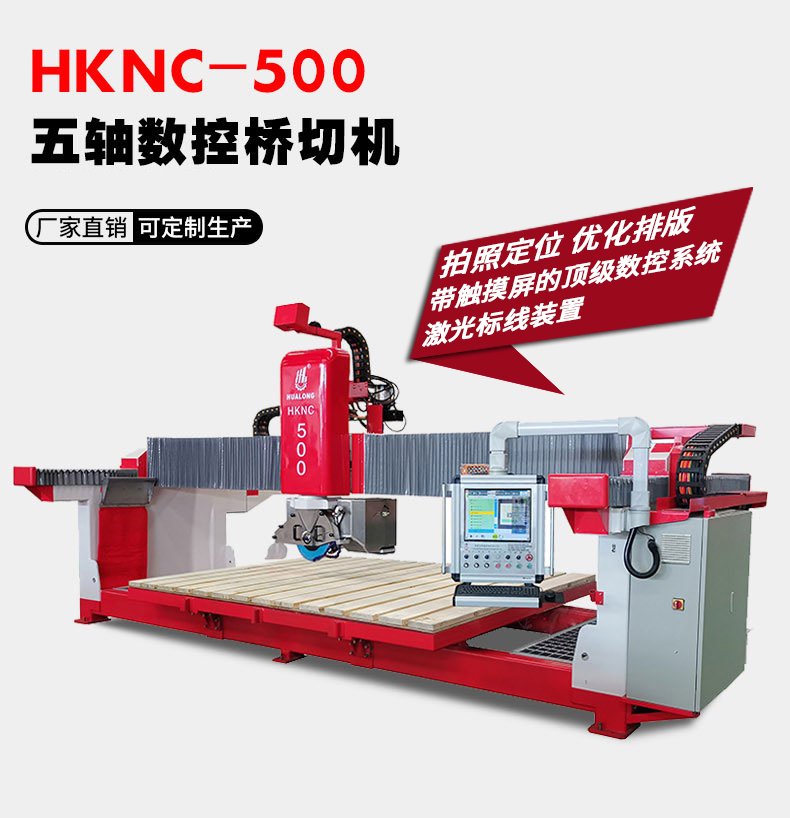

五軸一體式數控石材切割機 HKNC-500

橋式石材切割機HKNC-500，配備意大利數控系統ESA和5軸插補，適用于切割各種尺寸的石板，如花崗巖、大理石、石英巖和人造石板等。它結合了雕刻的功能、銑、切、鉆、雕一體進行復雜臺面加工。

平板圖像采集

該應用程序允許通過校正鏡頭畸變并對其進行校正來獲取和處理平板照片。通過獲取的圖像，可以在板坯上布置形狀，避免材料缺陷，同時識別需要加工的神經；也可以在幾何上限定平板邊緣。

繪圖和設計

可以定義正在加工的形狀：

• 使用 2D CAD 工具

• 通過導入 DXF/DWG 文件

• 從照片自動獲?。ㄊ褂谜掌瑪?shù)字化模塊）

• 通過從專有格式導入列表：Excel、CSV

開始加工的形狀將分組在一個逐項列表中。

形狀定位

可以通過手動和自動嵌套將形狀排列在板上。嵌套的形狀是從活動的逐項列表中加載的。

機加工

一旦形狀在板上排列好，就可以優化切割順序。在這個階段，重疊的切口被移除，碰撞的切口被修剪，不完整的切口通過剩余加工完成，并且切割順序被優化以最小化頭部旋轉和快速行進的距離。

• 支持的加工：線性切割，曲線切割，傾斜切割，槽口，棒材，V型槽。

• 支持的切割技術：圓盤、水射流、銑削和切割鉆孔。

• 自動余料加工，使用切割鉆/銑工具或水刀頭完成切割。

• 通過吸盤機械手移動和處理板坯，以完成切割并裝載/卸載獲得的工件。

• 材料和虛擬機仿真，用于即時驗證切割順序。

軟件功能

• 板坯切割處理

• CAD 二維工具

• 手動/自動套料

• 計算圓盤切割的優化軌跡

• 使用切鉆/銑刀或水刀工具進行自動殘料加工以完成切割

• 通過吸盤機械手移動板坯

• 通過相機獲取和校正平板圖像

• 具有材料去除和碰撞控制的實體模擬

特征

1. 帶移動板材真空吊具（選配） 2. 工作臺尺寸：3300*2000mm 3. 意大利ESA操作系統和意大利Pegasus CAD CAM繪圖軟件 4. 帶辦公軟件，可在家或辦公室進行CAD CAM繪圖和3D切割（可選） 5. 整體式結構橋鋸安裝方便，可整體裝車。6. 連接方式：1/2G 7. 板坯定位排版用照相數字化儀，優化板坯使用。8. 激光打標機和鋼結構 9. 0°/45°/90° 頭部傾斜，360° 頭部旋轉。0° 至 85° 工作臺傾斜，每 45° 度自動旋轉和 0° 至 360° 手動任意角度工作臺旋轉。10. X、Y軸臺灣上銀直線導軌，Z軸上銀滾珠絲桿 11. X、Y軸螺旋齒輪齒條 12. 意大利ESA驅動器，
